Macchina idraulica orizzontale della stampa della ruota di 24VDC 2000-5000kN per estrazione mineraria

stampa idraulica orizzontale della ruota 2000-5000kN per uso estraente di applicazione

Portata di applicazione:

La stampa idraulica orizzontale è applicabile per lo smantellamento ed il montaggio dei sotti-insieme delle unità dell'ingranaggio, dei fusti, delle ruote, di smantellamento di giunti idraulici, dei tamburi del freno e dei cuscinetti ecc. del motore. È inoltre applicabile per il montaggio e lo smontaggio dell'asse estraente e delle ruote di materiale rotabile. La stampa è ampiamente usata nell'officina di manutenzione delle società di estrazione mineraria.


Parametri tecnici:

(i parametri del *Above sono per riferimento. Può essere modificato secondo i requisiti reali del cliente.)

Struttura e caratteristiche:

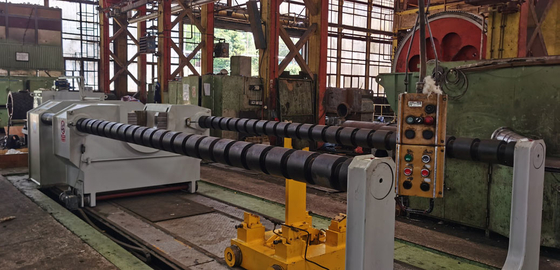

• La stampa idraulica orizzontale pricipalmente è composta di telaio della macchina, di cilindro della ram, di meccanismo del calibro, di carrello di sostegno, di circuito idraulico, di sistema di controllo elettrico e di lavorazione con utensili.

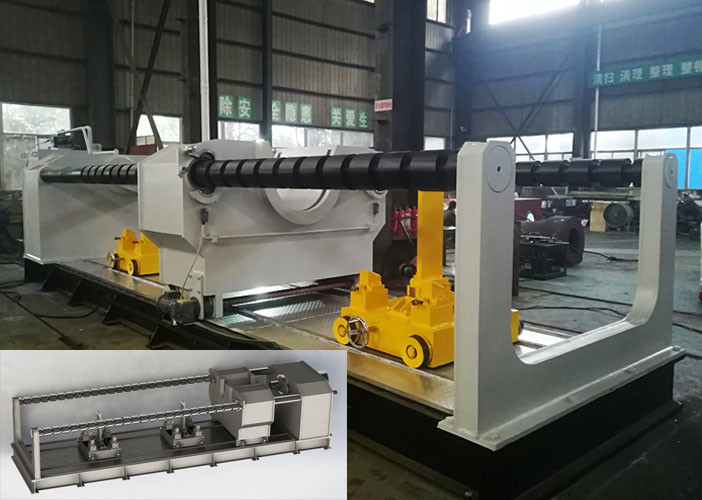

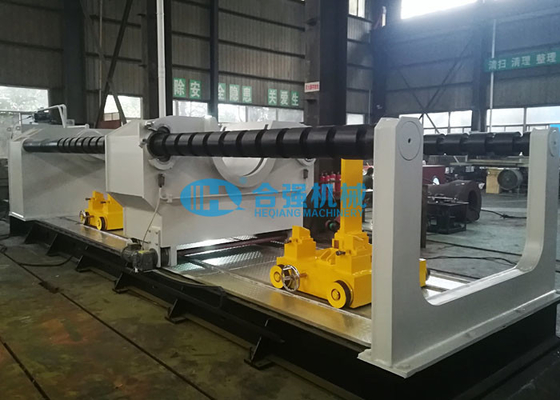

• La struttura della macchina consiste del telaio, della colonna del cilindro, della colonna mobile, della colonna posteriore e dei coni retinici di sostegno. La colonna del cilindro e la colonna mobile si combinano insieme tramite due coni retinici di sostegno per formare una struttura della forza. La colonna posteriore è di sostenere soltanto questi coni retinici di due sostegni.
• La colonna del cilindro e la colonna posteriore entrambe sono saldate da acciaio fuso e dal piatto d'acciaio ed il telaio è saldato dal piatto d'acciaio e dall'acciaio della sezione. Tutti sono il trattamento di tempera effettuato.
• I 2 carrelli di sostegno sono utilizzati per tenere il pezzo in lavorazione. Può essere disposto alla parte anteriore o alla parte posteriore della colonna mobile dalla gru secondo i requisiti reali dell'operazione. Quando il pezzo in lavorazione è spinto dalla ram, il carrello seguirà il movimento dovuto la forza di attrito. Nessun potere stesso. L'altezza di sostegno può essere sistemata manualmente.
• Il meccanismo del calibro è installato sulla colonna resistente. È usato per posizionare la colonna resistente alle posizioni differenti richieste.


Documenti tecnici:

I seguenti documenti tecnici saranno forniti con la macchina quando consegna in 3 copie su carta e nella copia molle nella lingua inglese:

• Manuale di istruzioni di manutenzione e di funzionamento;
• Disegno generale di disposizione, rappresentazione schematica idraulica, rappresentazione schematica elettrica;
• Disegno di fondamento;
• Lista dei pezzi di ricambio e degli utensili speciali;
• Certificato del prodotto/certificato accettazione della fabbrica (un originale).
