Catena di montaggio del disco del freno della vettura ferroviaria 500kN Wheelset
|
Dettagli:
Termini di pagamento e spedizione:
|
Descrizione di prodotto dettagliata
| Nome di prodotto: | Catena di montaggio del disco del freno di ruota | Applicazione: | Depositi ferroviari |
|---|---|---|---|
| Funzione: | Montaggio del disco ferroviario del freno | pressatura della forza: | kN 500 |
| Cilindro del Ram: | 2 PCS | Modo di controllo: | SpA + computer industriale |
| alimentazione elettrica: | 380V/50Hz, un CA di 3 fasi | Servizio di assistenza al cliente fornito: | Ingegneri disponibili assistere macchinario oltremare |
| Evidenziare: | catena di montaggio del disco del freno del wheelset 500kN,catena di montaggio del disco del freno del wheelset 15kW,linea del montaggio della stampa della ruota 4mm/s |
||
Linea del Stampa-montaggio della ruota della catena di montaggio di Wheelset Brake Disc della vettura ferroviaria
Portata di applicazione:
Questa catena di montaggio del disco del freno del wheelset pricipalmente è usata per il lavoro di assemblea del disco del freno del wheelset per le carrozze ferroviarie/vetture ferroviarie. Può raggiungere l'pre-assemblea ed il montaggio automatici del disco del freno del wheelset.

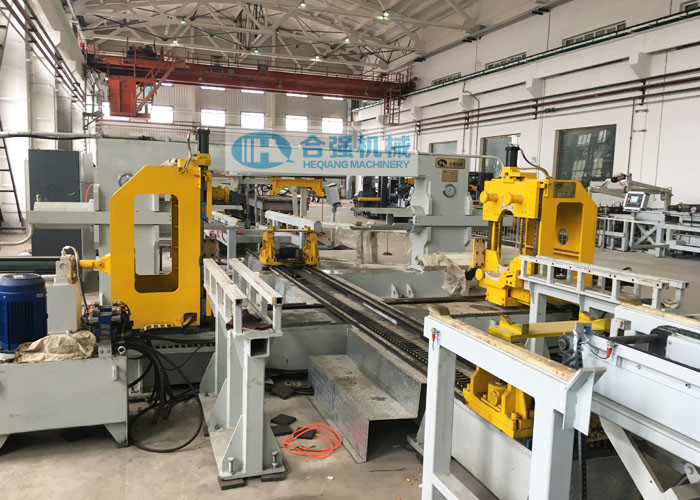

La cellula dell'Assemblea del disco del freno di Wheelset consiste di:

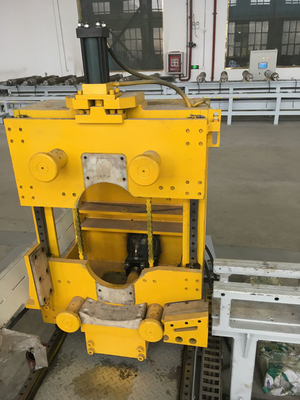

- 1 insieme della macchina dell'pre-assemblea del disco del freno del wheelset

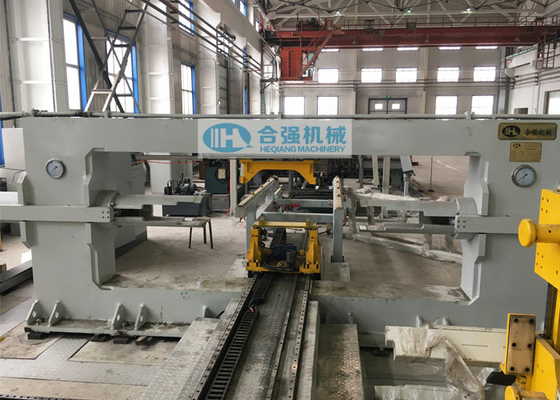

- 1 insieme di doppia macchina della stampa del disco del freno del wheelset del cilindro

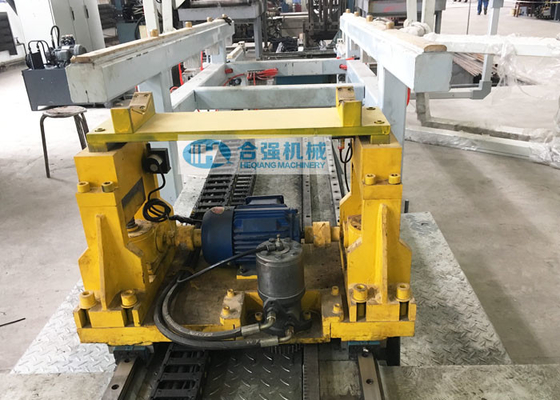

- 1 insieme del dispositivo del trasportatore dell'asse
- 1 insieme del circuito idraulico
- 1 insieme del sistema di controllo elettrico
Parametri tecnici:
| Macchina della stampa del disco del freno di ruota: | |
| Forza massima del cilindro della ram | kN 500 |
| Cilindro del Ram | cilindro della Doppio fine |
| Colpo massimo del pistone | 870 millimetri |
| Velocità di avvicinamento | 0~25 mm/s |
| Pressatura della velocità | 0~4 mm/s |
| Carico massimo del centro | 2000 chilogrammi |
| Carico massimo del carrello elettrico | 2000 chilogrammi |
| Pressione del circuito idraulico | MPa6del ≤ 1 |
| Rifornimento di alimentazione di rete | 3 fase, CA, 380V/50Hz |
| Forza ausiliaria | CC 24V |
| Potere installato totale | 15 chilowatt |
| Peso della macchina | Tonnellate Approx.15 |
| Livello acustico durante il lavoro | dB del ≤ 75 |
| Accuratezza del sensore di pressione | ≤ 0,5% FS |
| Precisione di posizionamento del Ram | ± 0,3 millimetri |
| Accuratezza di misura | 0,01 millimetri |
| Tempo di ciclo | ≤ 5 minuti per asse |
| Informazioni applicabili del wheelset: | |
| Lunghezza applicabile dell'asse | 2100~2300 millimetri |
| Diametro applicabile del corpo dell'asse | 170~180 millimetri |
| Diametro applicabile del disco del freno | 640 millimetri |
| Tolleranza di posizione del disco di Braks | <> |
| Scartamento | 1435 millimetri |
(*The dettaglia i parametri può essere regolato secondo i requisiti reali del cliente.)
Caratteristiche principali:
- La catena di montaggio dell'insieme di ruota comprende un insieme della macchina dell'pre-assemblea, della macchina della stampa del disco del freno di ruota e del trasportatore dell'asse.
- La catena di montaggio è di progettazione compatta e ragionevole della struttura, con le funzioni complete, l'operazione semplice e conveniente e può raggiungere il collegamento senza cuciture con le facilità trattate seguenti.
- La macchina della stampa del disco del freno di ruota è di progettazione globale della struttura della struttura del cavalletto, con rigidità ad alta resistenza e buona.
- Doppia ram cilindrica per la pressatura del disco del freno. La ram è sostituibile ad adatto a pressatura del disco del freno con differenti dimensioni.
- Meccanismi concentranti brevettati speciali per il posizionamento concentrare del foro.
- La macchina della stampa del disco del freno può generare, registrare, conservare e stampare la curva premente (spostamento contro pressione) nel formato richiesto.
- Archiviazione di dati e domanda di dati storici.
- SpA di Siemens e computer industriale di AdvanTech per controllare e verificare l'operazione.
- La macchina è una nuova attrezzatura (tutte le parti comprese, componenti ed accessori) e manifatturiero con i nuovi materiali di alta qualità. Le componenti meccaniche usate è le serie di prodotti in anticipo, di alta qualità, affidabili e pratici e si conforma alle norme internazionali pertinenti.
- Le componenti del metallo di attrezzature e degli strumenti sono inossidabili e dipinte eccetto superficie lavorante e superficie placcante.
- Tutti i dispositivi e metri sono misurati conformemente al sistema internazionale delle norme delle unità (SI). La progettazione, la fabbricazione e le prove dell'attrezzatura ed i metri si conformano alle norme industriali internazionali (iso) ed alle norme elettrotecniche internazionali (IEC). Il grado della protezione di tutte le componenti elettriche non è di meno che IP54.
