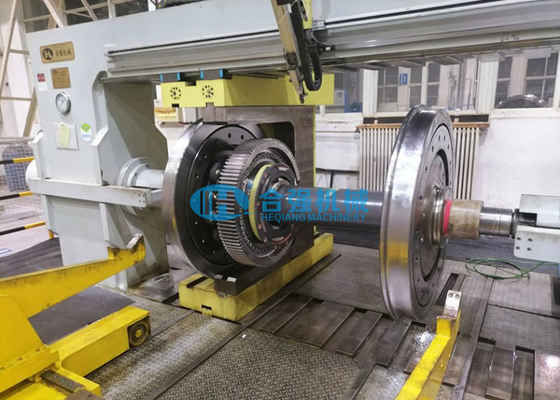

Macchina ferroviaria della stampa della ruota della stampa 3150kN di CNC Wheelset dello SpA 30kW

montaggio della ruota del cilindro del doppio 3150kN e stampa orizzontali di smontaggio

Portata di applicazione:

Questa stampa idraulica della ruota di doppio orizzontale del cilindro è una progettazione completamente automatica. Ha usato per montare e smontare le ruote e gli ingranaggi ferroviari sicuro e efficacemente per i materiali rotabili ferroviari. Ha modo di funzionamento due - automatico e manuale. Può generare, registrare, conservare e stampare le curve prementi nel formato richiesto. Soltanto richiesto un operatore per fare funzionare la stampa della ruota.

Parametri tecnici:

(i parametri del *Above sono indicativi e possono essere modificati secondo i requisiti reali del cliente.)

Caratteristiche della macchina:

• La macchina è una stampa idraulica orizzontale della ruota e sarà installata in un pozzo. (Progettazione senza pozzo del fondamento è disponibile.)
• Struttura della struttura del cavalletto, con rigidità ad alta resistenza e buona e meno deformazione.
• pressatura del cilindro della Doppio fine. Abbia bisogno soltanto di uno che posiziona per continuare le 2 ruote che montano e che smontano senza inversione dell'asse.
• Dispositivi concentranti brevettati speciali ad entrambe l'estremità di due cilindri della ram per il posizionamento concentrare del foro. Il centro può inserire nel foro concentrare di entrambe l'estremità dell'asse per il posizionamento del wheelset. Durante il processo intero dell'operazione, può assicurare che la linea centrale dell'asse sia completamente concentrica con la linea centrale del cilindro di due ram fare il fronte dell'estremità della ram completamente abbinato con il fronte dell'estremità dell'asse, senza danno sul foro concentrare dell'asse ed asse di impedimento dal rovesciamento.
• I dispositivi del centro sopportano soltanto il peso dell'asse e non sopportano la grande pressione del cilindro dell'olio. Mentre mantiene il centro che posiziona, può ritirarsi automaticamente di nuovo all'interno della ram, di modo che la ram si adatta il fronte dell'estremità dell'asse e poi può sopportare la grande pressione del cilindro. Nel montare, prova di contropressione e dello smontaggio, il centro sarà ritirato nel foro concentrare ed il fronte dell'estremità del centro misura il fronte dell'estremità dell'asse.
• Ram cilindrica brevettata invenzione unica per il montaggio della ruota, con l'alta accuratezza premente. Il montaggio della ruota richiede l'alta precisione e la forza premente elevata. Per assicurarci che le parti che bloccano la ruota siano sottoposte alla forza completamente simmetrica, adottiamo la ram cilindrica per la ruota del montaggio, non il deflettore d'apertura laterale.
• Dispositivo mobile del cursore con a 2 inserzioni sostituibili per bloccare le ruote, gli ingranaggi o i dischi del freno per smontare. È il brevetto originale in Cina.

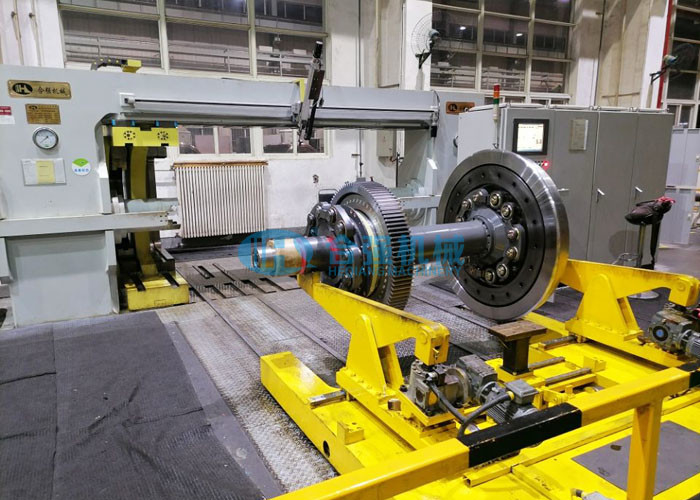

• Un carrello elettrico di sostegno è fornito per l'pre-assemblea ed il caricamento/lo scarico del wheelset di/fuori dalla stampa. Uscirà dalla stampa durante il montaggio/l'operazione dello smontaggio.
• Un supporto del cambio è fornito per sostenere il cambio durante l'intero processo dello smontaggio/del montaggio.
• SpA di Siemens S7-300 e computer industriale di AdvanTech per controllare l'operazione. HMI facile da usare.

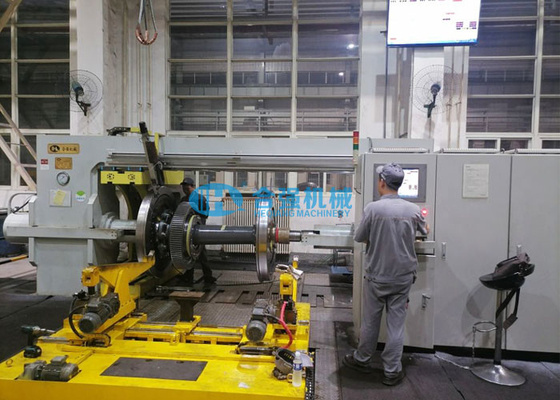

• Soltanto un operatore richiesto a di fare funzionare la stampa della ruota.
• La stampa può seguire e controllare l'intero processo, individui lo stato premente del
• il wheelset e lo analizza ed elabora tramite il computer industriale. Può esportare la pressione contro la curva di spostamento ed altri risultati sullo schermo e sulla stampatrice.
• La macchina è destinata con l'allarme della acustico-luce per accertarsi dell'operazione sicura ed affidabile.

Panoramica di Hubei Heqiang:

Il macchinario di Hubei Heqiang è il produttore principale delle macchine della stampa dell'insieme di ruota e sopportando introduce la Cina. Ora copre più di 80% del mercato della Cina sulle stampe di Wheelset. Offriamo l'insieme di ruota più avanzato che preme l'attrezzatura disponibile nella ferrovia e nell'altra industria interessata. Le stampe del wheelset sono utilizzate per montare e smontare tutti elementi sull'asse (dischi di ruota, dischi del freno, ingranaggi e cuscinetti). Con sia la singola che doppia versione del cilindro disponibile per la gamma di capacità e di opzione da 200 a 800 tonnellate. La nostra vasta gamma di macchine può rispondere a tutte le esigenze del cliente sia nelle applicazioni di fabbricazione in serie che di manutenzione.
