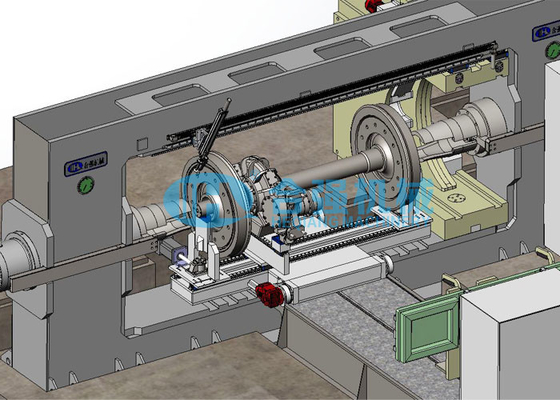

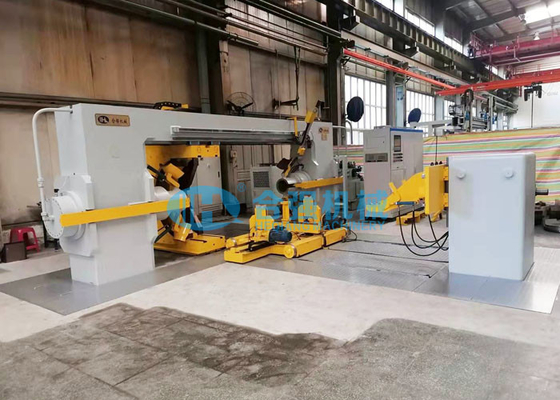

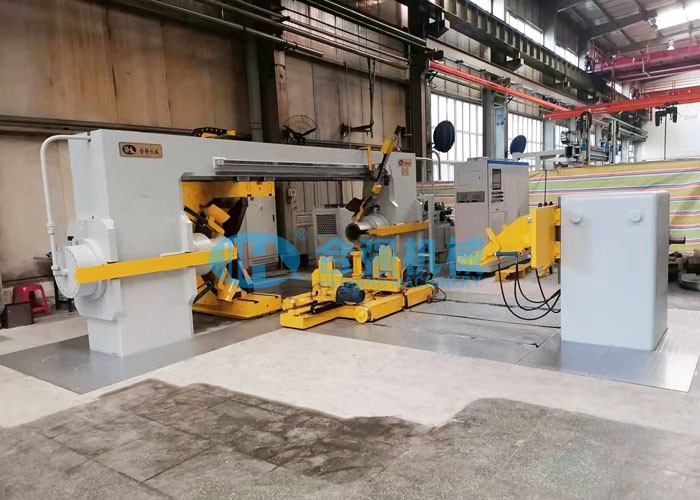

Macchina orizzontale della stampa della ruota di CNC 300 tonnellate con il supporto Preassembly

300 tonnellate del doppio cilindro di CNC di stampa orizzontale della ruota, con il supporto Preassembly

Portata di applicazione:

Questa stampa orizzontale della ruota del doppio cilindro è una progettazione completamente automatica. Ha usato per montare e prova di contro-pressione le ruote del wheelset ed i dischi del freno sicuro e efficacemente per i veicoli ferroviari della metropolitana. Con il supporto preassembly. Può generare, registrare, conservare e stampare le curve prementi nel formato richiesto.

Parametri tecnici:

(i parametri del *Above sono indicativi e possono essere modificati secondo i requisiti reali del cliente.)

Caratteristiche della macchina:

• La macchina è una stampa idraulica orizzontale della ruota e sarà installata in un pozzo. (Progettazione senza pozzo del fondamento è disponibile.)
• Struttura della struttura del cavalletto, con rigidità ad alta resistenza e buona e meno deformazione.
• pressatura del cilindro della Doppio fine. Abbia bisogno soltanto di uno che posiziona per continuare il montaggio delle 2 ruote senza inversione dell'asse.
• Dispositivi concentranti brevettati speciali ad entrambe l'estremità di due cilindri della ram per il posizionamento concentrare del foro. Il centro può inserire nel foro concentrare di entrambe l'estremità dell'asse per il posizionamento del wheelset. Durante il processo intero dell'operazione, può assicurare che la linea centrale dell'asse sia completamente concentrica con la linea centrale del cilindro di due ram fare il fronte dell'estremità della ram completamente abbinato con il fronte dell'estremità dell'asse, senza danno sul foro concentrare dell'asse ed asse di impedimento dal rovesciamento.
• I dispositivi del centro sopportano soltanto il peso dell'asse e non sopportano la grande pressione del cilindro dell'olio. Mentre mantiene il centro che posiziona, può ritirarsi automaticamente di nuovo all'interno della ram, di modo che la ram si adatta il fronte dell'estremità dell'asse e poi può sopportare la grande pressione del cilindro. Nel montare, prova di contropressione e dello smontaggio, il centro sarà ritirato nel foro concentrare ed il fronte dell'estremità del centro misura il fronte dell'estremità dell'asse.
• Ram cilindrica brevettata invenzione unica per il montaggio della ruota, con l'alta accuratezza premente. Il montaggio della ruota richiede l'alta precisione e la forza premente elevata. Per assicurarci che le parti che bloccano la ruota siano sottoposte alla forza completamente simmetrica, adottiamo la ram cilindrica per la ruota del montaggio, non il deflettore d'apertura laterale.
• Dispositivo mobile del cursore con a 2 inserzioni sostituibili per bloccare le ruote, gli ingranaggi o i dischi del freno per smontare. È il brevetto originale in Cina.
• Un carrello elettrico di sostegno è fornito per il carico/che scarica su/fuori dalla stampa.
• Con un supporto dell'pre-assemblea per wheelset preassembly.
• SpA di Siemens S7-300 e computer industriale di AdvanTech per controllare l'operazione. HMI facile da usare.
• Soltanto un operatore richiesto a di fare funzionare la stampa della ruota.
• La stampa può seguire e controllare l'intero processo, individui lo stato premente del
• il wheelset e lo analizza ed elabora tramite il computer industriale. Può esportare la pressione contro la curva di spostamento ed altri risultati sullo schermo e sulla stampatrice.
• La macchina è destinata con l'allarme della acustico-luce per accertarsi dell'operazione sicura ed affidabile.

Panoramica di Hubei Heqiang:

Il macchinario di Hubei Heqiang è il produttore principale di Wheelset ed il cuscinetto introduce la Cina. Ora copre più di 80% del mercato della Cina sulle stampe di Wheelset. Offriamo l'insieme di ruota più avanzato che preme l'attrezzatura disponibile nella ferrovia e nell'altra industria interessata. Le stampe del wheelset sono utilizzate per montare e smontare tutti elementi sull'asse (dischi di ruota, dischi del freno, ingranaggi e cuscinetti). Con sia la singola che doppia versione del cilindro disponibile per la gamma di capacità e di opzione da 200 a 800 tonnellate. La nostra vasta gamma di macchine può rispondere a tutte le esigenze del cliente sia nelle applicazioni di fabbricazione in serie che di manutenzione.
