Cellula automatica del montaggio di Wheelset per manutenzione di Wheelset della metropolitana e dell'EMÙ

Cellula automatica del montaggio di Wheelset per manutenzione di Wheelset della metropolitana e dell'EMÙ

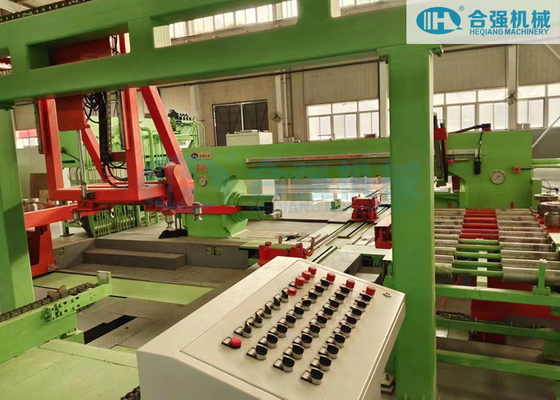

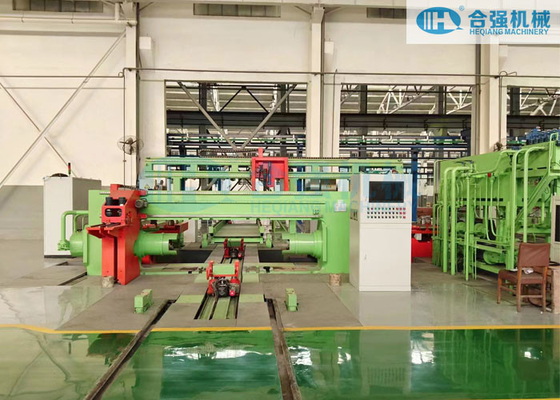

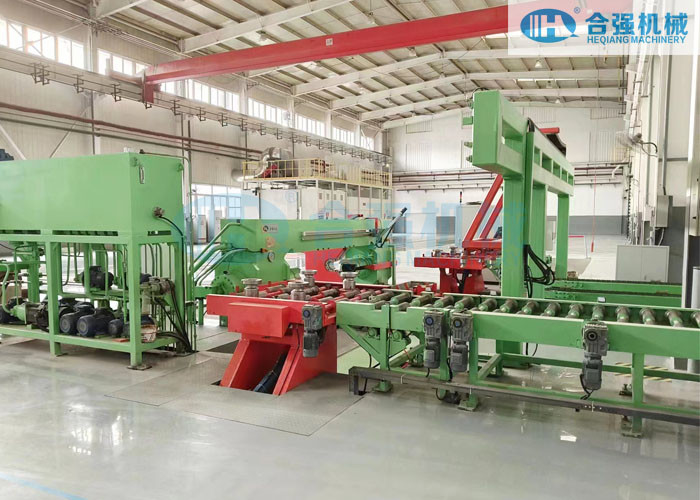

Catena di montaggio delle cellule dell'Assemblea di Wheelset

Portata di applicazione:
Questa cellula del montaggio di Wheelset è pricipalmente applicabile per il montaggio automatico dei wheelsets della metropolitana e dell'EMÙ con il cambio, anche per il montaggio delle ruote e dei dischi del freno per le carrozze ferroviarie. Uno che posiziona per continuare il montaggio di entrambi i ruote e dischi del freno.

La cellula dell'Assemblea di Wheelset pricipalmente consiste di:

• 1 insieme della stampa del wheelset con i doppi cilindri
• 1 insieme della linea del trasportatore della ruota (disco del freno)
• 1 insieme della linea del trasportatore dell'asse
• 1 insieme del manipolatore per il selezionamento le ruote e dei dischi del freno.
• 1 insieme della macchina pverturning e dell'pre-assemblea della ruota
• 1 insieme del carrello di trasferimento del wheelset per il trasferimento del wheelset dalla macchina dell'pre-assemblea alla stampa del wheelset
• 1 insieme del carrello di trasferimento del wheelset per il trasferimento del wheelset fuori dalla stampa della ruota.


Parametri tecnici della stampa di Wheelset:

(*Remarks: I parametri di cui sopra sono indicativi e possono essere modificati secondo i requisiti del cliente. Il cliente fornirà i disegni dettagliati del wheelset per la progettazione dopo aggiudicazione di appalti.)

Caratteristiche di prestazione della stampa del supporto della ruota:

• Automaticamente supporto le 2 ruote sullo stesso asse simultanously senza girare l'asse ed in una sequenza in primo luogo la ruota su un lato dell'asse poi la ruota all'altro lato
• Controlli automaticamente la tolleranza interna di posizione della ruota e di distanza.
• SpA di Siemens S7-300 e computer industriale di AdvanTech per controllare e raggiungere il processo di compressione completamente automatico.
• Sia il modo di alimentazione manuale che automatico è disponibile.
• La stampa del wheelset può seguire e controllare l'intero processo, individui lo stato premente del
  il wheelset e lo analizza ed elabora tramite il computer industriale. Può esportare la pressione contro la curva di spostamento ed altri risultati sullo schermo e sulla stampatrice.
• L'unità di misura automaticamente individuerà e raccoglierà i dati pertinenti e lo visualizzerà sullo schermo.
• Registrazione automatica del montaggio della curva
• Struttura globale della struttura del cavalletto, con rigidità ad alta resistenza e buona e meno deformazione.
• Colonna resistente mobile.
• Doppia pressatura del cilindro della ram.
• Ram cilindrica brevettata invenzione unica per il montaggio della ruota, con l'alta accuratezza premente.
• Meccanismi concentranti brevettati speciali per il posizionamento concentrare del foro.
• La norma arriva a fiumi o passaggio-attraverso progettazione.


Panoramica di Hubei Heqiang:
Il macchinario di Hubei Heqiang è il produttore No.1 delle macchine della stampa dell'insieme di ruota in Cina. Offre l'insieme di ruota più avanzato che preme l'attrezzatura disponibile nella ferrovia e nell'altra industria interessata. Le stampe del wheelset sono utilizzate per montare e smontare tutti elementi sull'asse (dischi di ruota, dischi del freno, ingranaggi e cuscinetti). Con sia la singola che doppia versione del cilindro disponibile per la gamma di capacità e di opzione da 200 a 800 tonnellate. La nostra vasta gamma di macchine può rispondere a tutte le esigenze del cliente sia nelle applicazioni di fabbricazione in serie che di manutenzione.

La nostra doppia stampa completamente automatica del wheelset del cyliner è oggi la macchina della stampa della ruota più avanzata disponibile sul mercato. Disponibile nella capacità che varia da 200 a 500 tonnellate. Questa macchina caratterizza un cilindro precisamente posizionato da ogni lato della macchina con il nostro sistema di misurazione avanzato che utilizza un servo sistema alta tecnologia e una serie di strumenti di misura per posizionare ogni componente ruota messa con alta precisione. Tutta la lavorazione con utensili è specializzata e facilmente è scambiata per accomodare sicuro una grande varietà di componenti e di configurazioni dell'insieme di ruota. Un dispositivo di rotazione è facoltativo essere fornito con la macchina per realizzare la contro, distanza massima assiale della ruota e le misure radiali di distanza massima dopo che il processo di montaggio è stato realizzato.
