Macchina per l'assemblaggio a pressione dei cuscinetti del cambio ferroviario tipo HQ58
|
Dettagli:
Termini di pagamento e spedizione:
|
Descrizione di prodotto dettagliata
| Nome prodotto: | Macchina per pressione di ingranaggi di grandi dimensioni | Funzione: | Cuscinetto per pressione per pressione |
|---|---|---|---|
| Applicazione: | Depositi ferroviari | Struttura della macchina: | Tipo verticale |
| Forza premente: | 630kn | colpo del cilindro: | 500 mm |
| Lunghezza applicabile dell'asse: | 2100-2500mm | Capacità di alimentazione installata: | Circa 20 kW |
| Evidenziare: | Macchina per la pressatura dei cuscinetti del cambio ferroviario,Apparecchiatura per la pressatura degli ingranaggi dei rotabili,Pressa per l'assemblaggio dei cuscinetti tipo HQ58 |
||

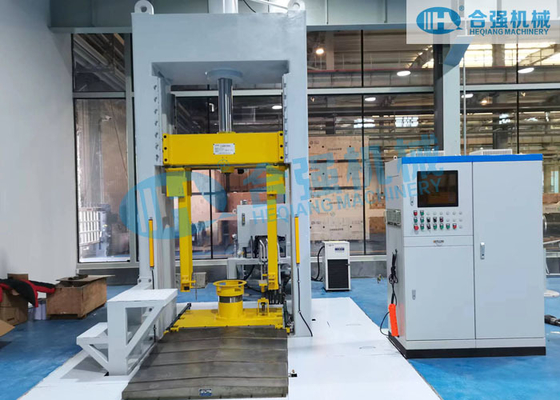

Pressa per cuscinetti del cambio ferroviario tipo HQ58
Pressa per cuscinetti del pignone principale del cambio ferroviario tipo HQ58, assemblaggio del grande ingranaggio del rodiggio
Ambito di applicazione
Questa macchina è progettata per l'assemblaggio a pressione di cuscinetti di grandi ingranaggi, anelli di tenuta dell'olio e anelli collettori di cambi integrali e divisi in rodiggi di potenza ferroviari, inclusi quelli di metropolitane e treni ad alta velocità.
È caratterizzata da un telaio a portale robusto e stabile con un banco di lavoro mobile per carico/scarico, che rende l'operazione facile ed efficiente. Il sistema supporta sia il controllo computerizzato che manuale, con capacità di monitoraggio e gestione dei dati in tempo reale. Può assemblare a pressione e lubrificare grandi ingranaggi e adattarsi a diversi modelli di ingranaggi.
Parametri tecnici
| Parametro | Valore |
|---|---|
| Pressione nominale | 630 kN (Impostabile) |
| Corsa del pistone del cilindro superiore | 500 mm |
| Lunghezza assale applicabile | 2100-2500 mm |
| Precisione della corsa del pistone | ≤ 0,10 mm |
| Velocità di assemblaggio a pressione | 1-5 mm/s (Regolabile) |
| Velocità di avvicinamento e ritorno dello stelo del pistone | 5-20 mm/s (Regolabile) |
| Precisione di posizionamento dopo l'assemblaggio a pressione | ± 0,01 mm |
| Capacità di carico del banco di lavoro mobile | 2 t |
| Corsa di traslazione del banco di lavoro | 1000 mm |
| Pressione massima di esercizio del sistema idraulico | 20 MPa |
| Dimensioni del corpo macchina (Lu x La x A) | Circa 2400x2300x4600 mm |
| Alimentazione principale | CA 380V/50Hz, 3 fasi 5 fili |
| Potenza installata | Circa 20 kW |
*Note: I parametri sopra indicati sono indicativi e possono essere modificati in base alle esigenze del cliente.

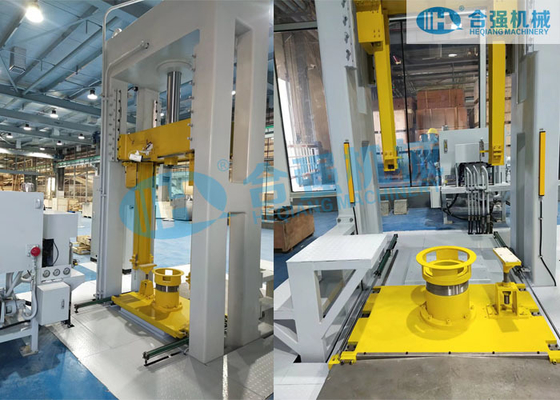

Struttura della macchina
- La macchina è una pressa di tipo verticale e sarà installata in una fossa di fondazione.
- La pressa è composta principalmente da basamento, sistema idraulico e sistema di controllo elettrico. Il basamento è composto da 4 colonne verticali, banco di lavoro, base di supporto, colonna fissa, colonna mobile e dispositivi centrali.
- Il basamento è interamente in struttura saldata in acciaio e sottoposto a trattamento di ricottura di distensione. Con sufficiente resistenza e rigidità.
- Con PLC Siemens e PC industriale AdvanTech per controllare l'operazione di assemblaggio a pressione.
- La macchina è dotata di modalità di controllo automatico computerizzato e manuale, con funzioni di input e output di vari dati correlati e monitoraggio in tempo reale.
- La forza di assemblaggio a pressione è selezionabile in base ai diversi tipi di assale.
- È necessario sostituire solo i dispositivi centrali e il deflettore per diversi tipi di assale e pignone principale.
Garanzia e Assistenza post-vendita
La garanzia dura 12 o 18 mesi dalla data del Test di Accettazione in Sito. Durante la garanzia, il Produttore sarà responsabile dei danni dovuti a difetti di progettazione e fabbricazione. Dopo il periodo di garanzia, il Produttore fornirà supporto tecnico online GRATUITO e pezzi di ricambio a prezzi ragionevoli.
