macchina piegatubi del piatto di 4m/min 120mm, laminatoio del piatto di 4 rulli
|
Dettagli:
Termini di pagamento e spedizione:
|
Descrizione di prodotto dettagliata
| Nome di prodotto: | macchina piegatubi del piatto | Uso: | Piegamento del piatto della lamina di metallo |
|---|---|---|---|
| Applicazione: | Energia eolica e costruzione navale ecc | spessore del piatto: | massimo di 120mm |
| Larghezza del piatto: | massimo di 3200mm | Carico di snervamento del piatto: | 345MPA |
| Qty del rullo del lavoro: | 4pcs | Velocità di rotazione: | 4m/min |
| Evidenziare: | macchina piegatubi del piatto di 120mm,macchina piegatubi del piatto 245MPa,laminatoio del piatto del rullo 4m/min 4 |
||

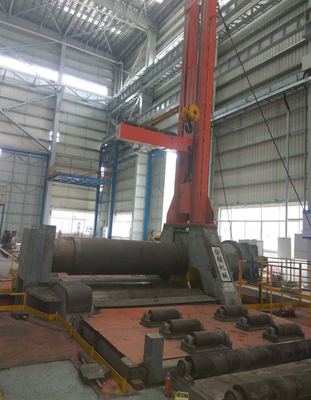

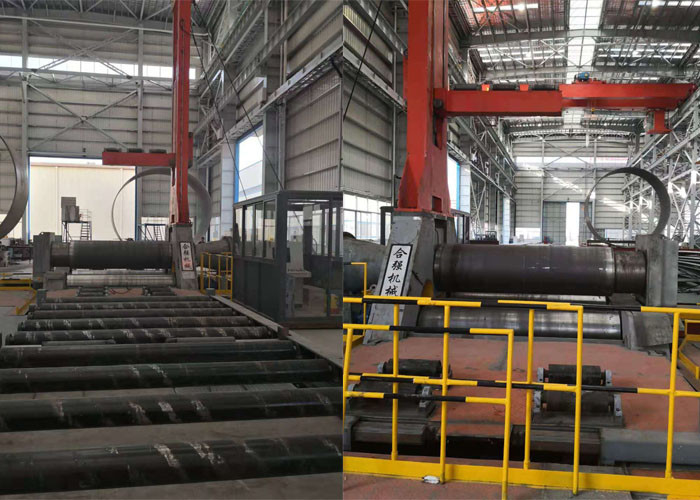

il laminatoio spesso del piatto del rullo del piatto 4 di 120mm NC ha controllato l'azionamento idraulico
Caratteristiche della macchina:
- Il NC ha controllato la macchina piegatubi dell'azionamento del piatto idraulico del quattro-rotolo.
- Con la funzione di piegamento e d'avvolgimento del piatto
- Con la funzione dipiegamento del piatto.
- Con supporto superiore, supporto laterale e la tavola d'alimentazione automatica.
- Alimentazione di una volta per ultimare i lavori dipiegamento e di piegamento del piatto.
- Il rullo superiore ed il cilindro più inferiore sono i rulli di trascinamento principali. Il potere è ingranato i cilindri superiori e più inferiori attraverso il motore idraulico ed il riduttore planetario di fornire la coppia di torsione per il rotolamento del piatto.
- La posizione del rullo superiore è riparata. Il cilindro più inferiore può alzare ed abbassare, in modo da premere il piatto.
- Tutti i rotoli del lavoro sia adottare i cuscinetti di rotolamento del laminatoio del nuovo tipo.
- Tutti i rotoli del lavoro sono fabbricati dei pezzi fucinati 42CrMo con durezza HB260~300.
- Una volta che si alimenta per completare il pre-piegamento di entrambe l'estremità del piatto e del rotolamento delle coperture dell'arco e cilindriche senza l'aiuto del dispositivo ausiliario. Può anche effettuare la determinati modellatura e livellamento della lamiera sottile ed il bordo diritto restante è piccolo.
- Visualizzatore digitale, controllo dello SpA. Input visivo, pubblicare, modificare ed immagazzinare i parametri trattati.
Parametri tecnici principali:
| Tipo della macchina | La macchina piegatubi NC del piatto di quattro rotoli ha controllato l'azionamento idraulico |
| Modello no. | HQW12-120x3200 |
| Qty del rotolo del lavoro | 4pcs (un rullo superiore, un cilindro più inferiore e due rotoli laterali) |
| Diametro di rullo superiore | 930 millimetri |
| Diametro di cilindro più inferiore | 770 millimetri |
| Diametro dei rotoli laterali | 630 millimetri |
| Downforce di rullo superiore | 1700 tonnellate |
| Spessore di rotolamento del piatto massimo | 120 millimetri (piatto Q345) |
| Spessore dipiegamento massimo | 80 millimetri (piatto Q345) |
| Larghezza massima del piatto | 3200 millimetri (piatto Q345) |
| Limite del rendimento del piatto | MPa 345 |
| Diametro di rotolamento minimo | 4000 millimetri (nell'ambito del pieno carico) |
| Lunghezza del bordo diritto residuo | volta 2,5 di spessore del piatto |
| Velocità di rotazione del piatto | approx.4 m/min |
| Potere installato totale | chilowatt approx.650 |
| Tipo di sollevamento del rotolo laterale | Linea retta propensa sollevare |
| Modo dell'azionamento del rullo superiore | Motore idraulico e riduttore planetario |
| Modo dell'azionamento del cilindro più inferiore | Motore idraulico e riduttore planetario |
| Modo di raffreddamento di olio idraulico | Stato dell'aria di raffreddamento |
| Tavola d'alimentazione automatica |
Tavola idraulica del rullo di trascinamento, con il dispositivo concentrante. Carico massimo 45 tonnellate. |

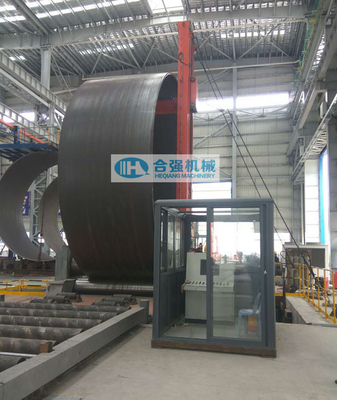

| Supporto superiore | Può sostenere le coperture del cilindro in Φ4~8m all'interno di peso 45 tonnellate. |
| Il lato sostiene | Ogni supporto sia all'alimentazione che a scaricare del lato |
i parametri del *Above sono indicativi e possono essere modificati secondo i requisiti reali dei clienti.)
