SpA di alluminio 20MPa di 4m/Min Sheet Bending Roller Machine Siemens

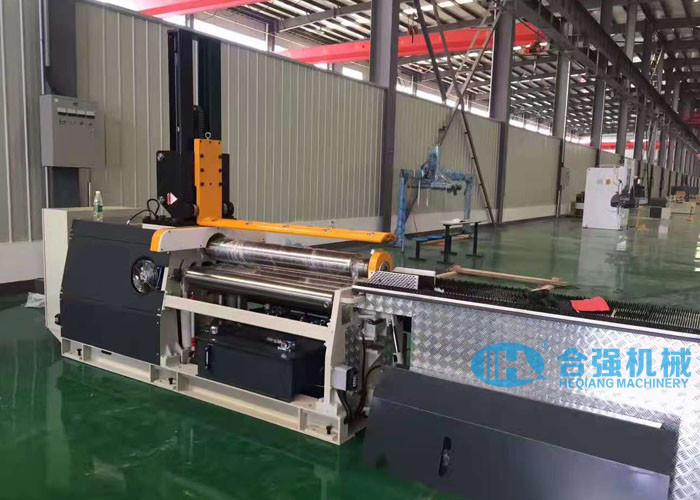

macchina piegatubi del piatto di alluminio 4-Rolls con lo SpA superiore di Siemens di sostegno

Parametri tecnici:

i parametri del *Above sono indicativi e possono essere modificati secondo i requisiti reali dei clienti.)

Caratteristiche della macchina:

• Il laminatoio di piegamento del piatto di 4 rotoli ha le funzioni di pre-piegamento ed arrotondarlo pricipalmente è composto di telaio, capovolgendo la struttura di lato, la struttura di lato fissa, 4 rotoli del lavoro, il dispositivo di azionamento, dispositivo di sollevamento dei rotoli più bassi e laterali, capovolgente il dispositivo, il dispositivo dell'equilibrio del rullo superiore, il circuito idraulico, il sistema di controllo elettrico, il supporto superiore ed ecc.
• I rulli superiori e più bassi sono rulli di azionamento. Tramite il motore idraulico, il riduttore planetario che ingrana i rulli superiori e più bassi, il potere fornirà le coppie di torsione per il piegamento del piatto.
• Il rullo più basso può muoversi verticalmente per premere il piatto. I rulli laterali sono forniti da entrambi i lati del rullo più basso. Può essere guidato dai cilindri idraulici per il movimento di sollevamento diagonale.
• Tutti e quattro i rulli adottano i cuscinetti a rulli sferici. Il vantaggio di questa macchina è che può completare la pre-deformazione dell'estremità del piatto e rotolare le forme dell'arco e cilindriche contemporaneamente senza l'aiuto dei dispositivi ausiliari. Può anche realizzare determinato modellante e lavoro di livellamento sulla lamina di metallo con i piccoli bordi diritti restanti.
• Il sollevamento dei rulli più bassi e laterali è determinato dai cilindri idraulici. Sollevamento rapido nell'ambito del non carico mentre sollevamento lento nell'ambito del carico.
• La macchina è fornita delle misure per impedire il piatto d'acciaio slittare. Ogni motore è fornito di un freno istantaneo, di modo che il rullo può smettere di girare esattamente durante il piegamento, assicurare il posizionamento preciso dell'estremità del piatto ed impedire il piatto slittare fuori dalla macchina e minimizza i bordi diritti restanti.

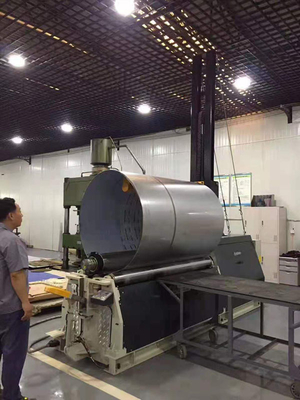

• Con supporto superiore per sostenere la forma cilindrica piegata.
• Sistema dello SpA NC di Siemens
• Con la funzione del piatto che piega e che si arrotola.
